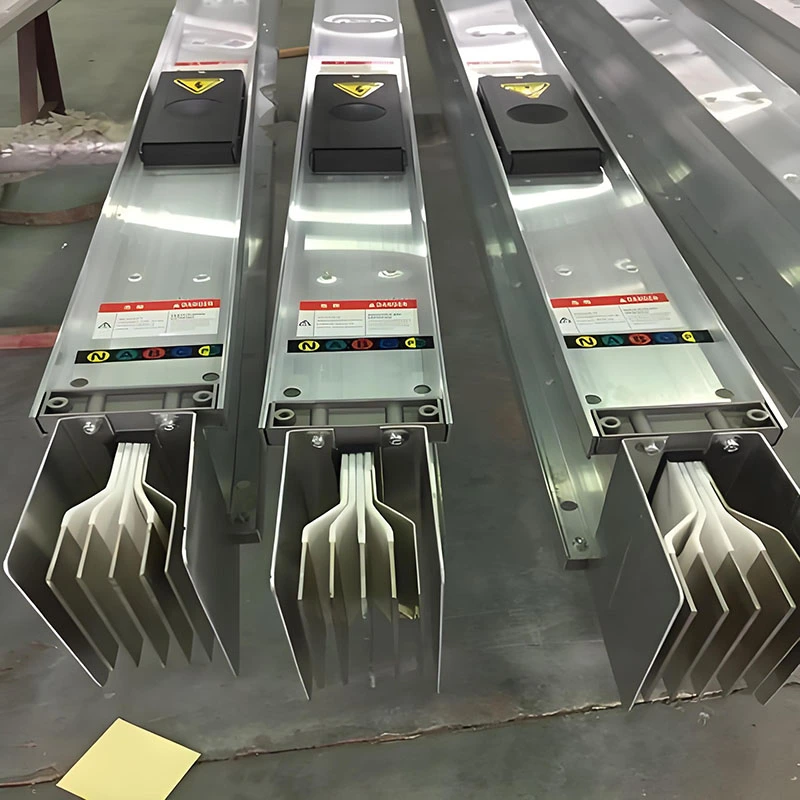

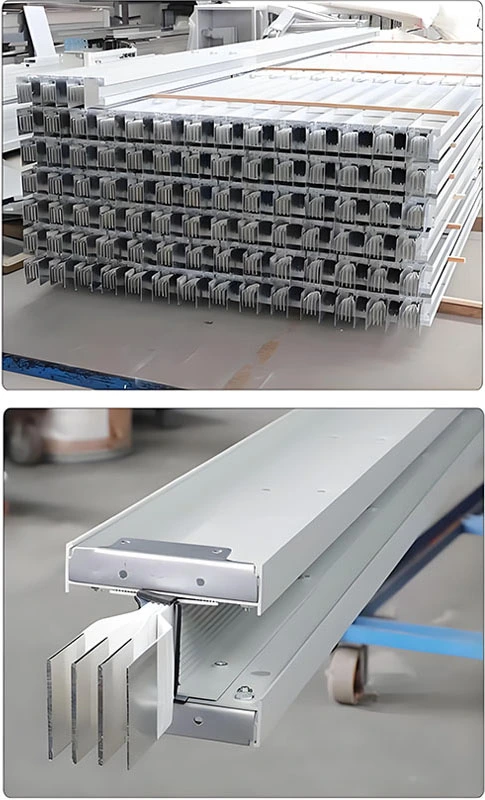

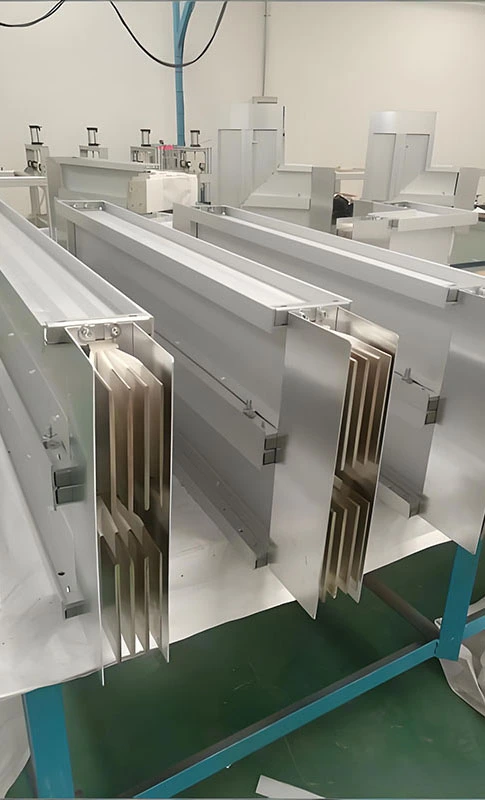

Nízkoproudý uzavřený autobus

Přesné pokrytí pro nízkoproudovou distribuci energie

Low Current Enclosed Busway je navržena pro kompletní scénář nízkozatížené distribuce energie s rozsahem jmenovitého proudu 25A–400A. Podporuje střídavé třífázové čtyřvodičové nebo pětivodičové systémy se jmenovitým napětím do 660 V a frekvencí 50 Hz nebo 60 Hz. Jako profesionální čínský výrobce a dodavatel Fenghua Electric poskytuje řešení ideální pro malá komerční zařízení, obvody kancelářských poboček, automatizační řídicí skříně a lékařské laboratorní vybavení. Pro flexibilní, přizpůsobený přenos výkonu jsou k dispozici vzduchem izolované i kompaktní typy.

Typy jádra: Duální řešení pro různé aplikace

1. Vzduchem izolovaná autobusová dráha

Tento systém s izolační strukturou se vzduchovou mezerou v kombinaci s epoxidovými izolačními bloky zajišťuje vysoký izolační odpor (≥100MΩ) a odolává napětí 3750V po dobu 1 minuty bez poruchy. Konstrukce zlepšuje odvod tepla, udržuje teplotu vodiče pod 60 °C a zvýšení krytu do 30 K. Pouzdro je vyrobeno z oceli válcované za studena nebo slitiny hliníku a hořčíku se zesílenou vlnitou strukturou pro silný mechanický výkon. Vysoce čisté měděné vodiče T2 (≥99,95 %) s pocínováním zajišťují nízký odpor a stabilní vodivost. Hliníkové vodiče jsou volitelné pro nákladově efektivní projekty.

2. Kompaktně izolovaná přípojnice

Tento typ používá epoxidové pryskyřice nebo pokročilé polymerní materiály k těsnému obalení vodičů v kombinaci s tepelně smrštitelnými hadičkami XLPE zpomalujícími hoření, které splňují environmentální normy RoHS. Jeho kompaktní konstrukce snižuje požadavky na prostor a zabraňuje riziku požáru způsobeného komínem a nabízí zvýšenou požární bezpečnost. S krytím až IP54 funguje dobře ve vlhkém a prašném prostředí. Optimalizovaná konstrukce snižuje impedanci a ztrátu výkonu a zajišťuje vysokou účinnost přenosu s poklesem napětí ≤ 2,5 % na 110 m. Izolační systém spolehlivě funguje od -200°C do +200°C a poskytuje životnost přes 30 let.

Výjimečný výkon: Přísné standardy zajišťují stabilní provoz

Certifikované zajištění kvality

Low Current Enclosed Busway se vyrábí v přísném souladu s mezinárodními normami. Každá jednotka prochází před dodáním komplexním testováním, které zajišťuje konzistentní kvalitu, ověřený výkon a spolehlivý přenos energie pro různé aplikace.

Vysoká úroveň ochrany (IP40–IP65)

Skříň je navržena s krytím IP40 až IP65, s vyššími hodnotami dostupnými pro venkovní použití. Pokročilá technologie propichování-nýtování vytváří bezešvou, plně uzavřenou strukturu, zlepšuje těsnicí výkon a účinně zabraňuje vnikání prachu a vlhkosti. Je vhodný pro drsná prostředí, jako je vysoká vlhkost, mořské podnebí a podmínky slané mlhy, s odolností prokázanou 2 000 hodinovým testováním v solné mlze.

Silná odolnost proti zkratu a vibracím

Systém se vyznačuje vynikající odolností proti zkratu. Hliníkové nebo nízkomagnetické ocelové pouzdro snižuje ztráty vířivými proudy a tepelný nárůst, čímž zlepšuje účinnost přenosu proudu. Vestavěné konstrukce tlumící nárazy chrání vnitřní vodiče a izolační součásti před mechanickými vibracemi a vnějšími nárazy. Flexibilní připojení a pryžové izolační podložky dále zvyšují stabilitu systému při připojení k transformátorům nebo distribučním zařízením.

Bezpečný a účinný systém uzemnění

Konstrukce integrovaného uzemnění využívá vysoce vodivou skříň z hliníkové slitiny s plochou průřezu výrazně větší než samotný vodič. To zajišťuje nízký odpor uzemnění, splňují bezpečnostní normy a poskytuje spolehlivou ochranu jak pro zařízení, tak pro obsluhu.

Pohodlná instalace a údržba: Snížení celkových nákladů na životní cyklus projektu

Flexibilní způsoby instalace: Podporuje vícesměrnou instalaci – horizontální i vertikální – a lze ji rychle připevnit k elektrickým stoupačkám, místnostem s vybavením nebo stropům pomocí montážních držáků. Modulární konstrukce usnadňuje rychlou montáž; standardní sekce jsou k dispozici v délkách 3 m, 6 m nebo 8 m (přizpůsobitelné podle požadavků uživatele). Kromě toho mohou být odbočné vývody umístěny na libovolném místě podle požadavků klienta za předpokladu, že vzdálenost mezi vývody není menší než 0,6 metru. Tato flexibilita umožňuje pohodlné budoucí rozšíření kapacity a úpravy trasy, což výrazně zkracuje instalační cyklus.

Podrobnosti návrhu zaměřeného na uživatele

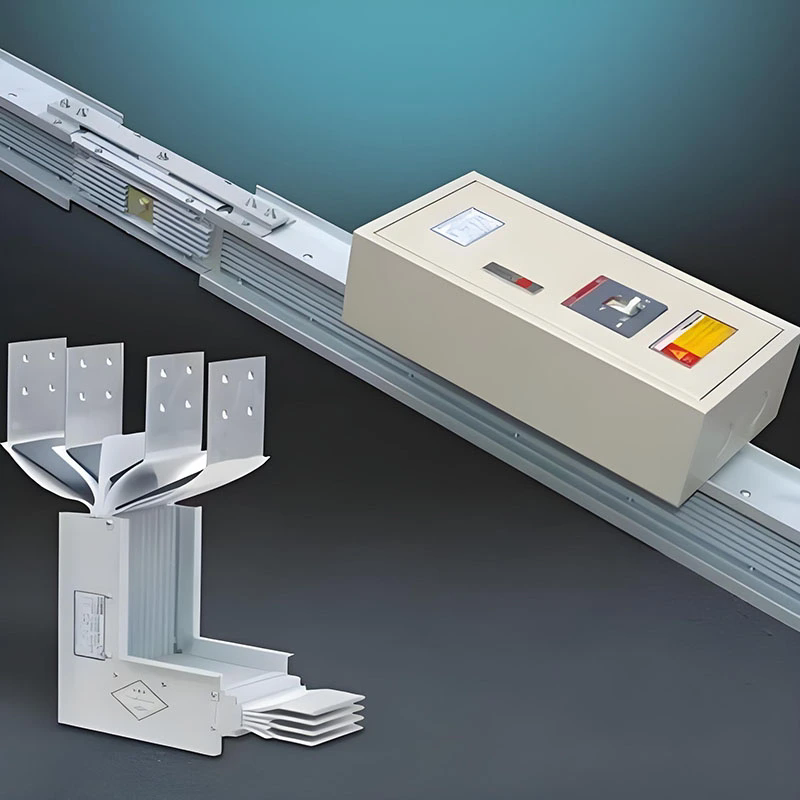

Odbočné jednotky se vyznačují životností plug-in/plug-out ≥200 cyklů. V kombinaci s konektory s konstrukcí prevence fázových chyb se výrazně snižuje riziko chyb při instalaci.

Při použití metody montáže na tupo vyžaduje zajištění spojovacích šroubů pouze jeden klíč, takže operace je jednoduchá a nenáročná. Všechny produkty v různých proudových hodnotách využívají standardizovanou krycí desku, která zajišťuje vysoký stupeň standardizace, silnou zaměnitelnost a pohodlnou přizpůsobitelnost rozhraní pro úpravy kapacity.

Systém je vybaven vlnitými dilatačními spárami a umožňuje dva stupně volnosti v nastavení – jak horizontálně, tak vertikálně. Tím se nejen přizpůsobí roztahování a smršťování způsobenému kolísáním teploty, ale také kompenzuje strukturální odchylky vyplývající ze sedání základů. Tato inovace řeší nedostatky tradičních expanzních zařízení s posuvnou deskou, jako je špatná ochrana, těžkopádná instalace a nespolehlivý provoz.

Zjednodušené schéma údržby: Běžná údržba vyžaduje pouze pravidelné kontroly těsnosti konektoru a celistvosti pouzdra. V případě problémů, jako je snížená pevnost izolace, mohou být vnitřní součásti vysušeny krátkou dobou provozu naprázdno. Pokud by došlo k lokalizovanému přehřátí, lze problém rychle vyřešit odstraněním problémů s přípojnými body nebo úpravou zátěže, což má za následek nízké náklady na údržbu.

Typické aplikační scénáře

Nízkoproudý uzavřený autobus je široce používán v:

▪Obchodní kanceláře pro rozvod osvětlení a zařízení

▪Systémy průmyslové automatizace pro rozvaděče a PLC

▪Lékařská a laboratorní prostředí vyžadující stabilní, čistou energii

▪Budování infrastruktury pro nízkonapěťové a nouzové systémy

▪Tovární modernizace, kde je vyžadována účinná dodatečná montáž

Průvodce výběrem: Vědecky vyhovující požadavkům projektu

Výběr jmenovitého proudu: Vyberte odpovídající jmenovitý proud na základě skutečného zatěžovacího proudu; doporučuje se zahrnout 10%–20% bezpečnostní rezervu, aby se vyhovělo budoucím potřebám rozšíření kapacity a zajistila se dlouhodobá stabilita produktu.

Výběr typu izolace: Pro suchá prostředí s nízkou okolní teplotou a minimálními výkyvy proudu jsou preferovanou volbou vzduchem izolované systémy; pro prostorově omezená, vysoce vlhká nebo prašná prostředí se doporučují kompaktní izolované systémy.

Stanovení třídy ochrany: Pro standardní scénáře vnitřních prostor je dostatečné hodnocení IP40; pro venkovní nebo vlhké/prašné prostředí zajistěte třídu ochrany minimálně IP54; pro prostředí s mořským klimatem se doporučují produkty s vyšší třídou ochrany.

Úvahy o materiálu vodiče: Pro projekty zahrnující trvalé vysoké zatížení nebo vyžadující mimořádnou stabilitu jsou preferovanou volbou měděné vodiče; pro projekty s omezeným rozpočtem a minimálním kolísáním zatížení lze zvolit vodiče z hliníkové slitiny.

Přizpůsobení pro speciální požadavky: Pokud máte specifické požadavky týkající se instalačního prostředí, aktuálního hodnocení nebo funkčních funkcí, kontaktujte prosím náš profesionální tým; poskytneme vám produktové řešení šité na míru vašim potřebám.
