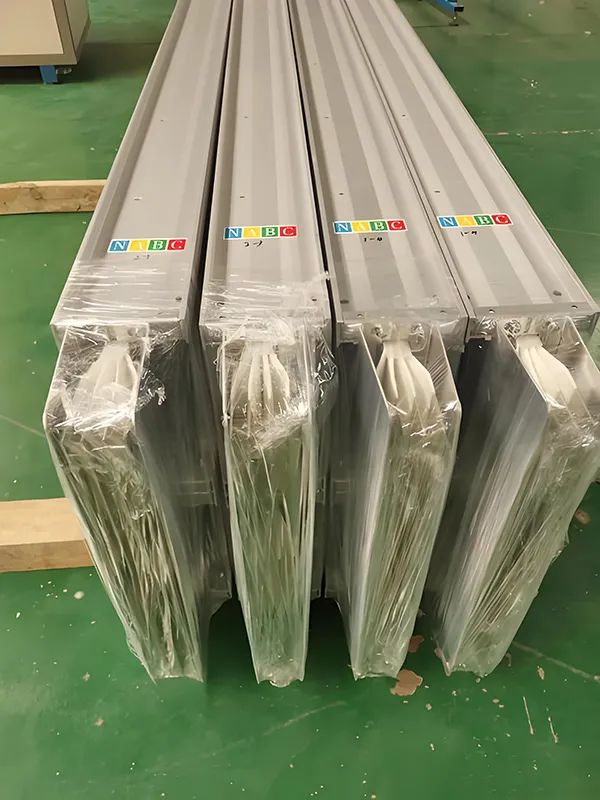

Nízkonapěťová sendvičová sběrnice

Díky své kompaktní konstrukci, vynikajícímu odvodu tepla a robustní kapacitě přenosu proudu se nízkonapěťová sendvičová sběrnice stala hlavní volbou v moderních systémech distribuce energie.

Struktura jádra a konfigurace izolace

•Materiál vodiče: Vysoce čistá elektrolytická měď (čistota ≥ 99,9 %); povrch může být volitelně postříbřen nebo pocínován pro zvýšení vodivosti a odolnosti proti oxidaci.

Izolační materiály:

•Standardní typ: Používá izolační materiály třídy B nebo vyšší (teplotní odolnost: 130 °C) – jako je polyesterová fólie, slídová páska atd. – pro zajištění dlouhodobé provozní spolehlivosti.

• Ohnivzdorný typ: Využívá kompozitní vrstvu slídové pásky a ceramifikační silikonové pryže, která je schopna udržet izolační výkon i při vysokých teplotách v rozmezí od 600 °C do 1000 °C.

•Vodotěsný/korozi odolný typ: Vyznačuje se zapouzdřením pomocí polyester-imidu třídy H nebo odléváním z epoxidové pryskyřice; třída izolace dosahuje třídy H (180°C) a nabízí životnost přesahující 50 let.

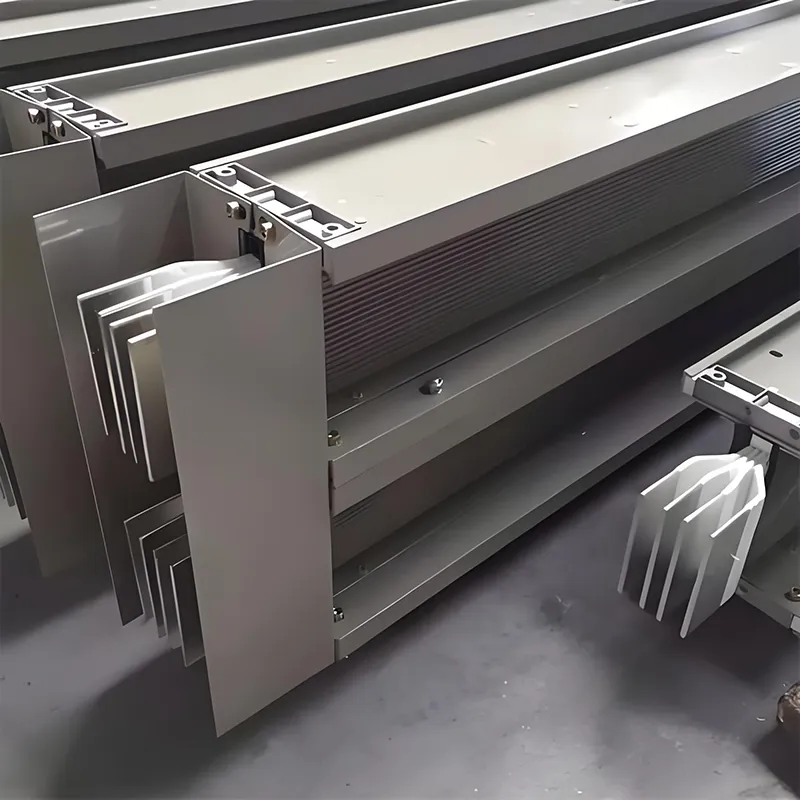

• Charakteristiky "sendvičové" struktury: Fázové vodiče jsou těsně naskládány a stlačeny bez jakýchkoli vzduchových mezer; sestava je plně zapouzdřena a lisována pod tlakem, což výrazně snižuje reaktanci a pokles napětí.

Klíčové elektrické a bezpečnostní parametry

Řízení nárůstu teploty a tepelného výkonu

Limity nárůstu teploty (při okolní teplotě 40 °C):

Připojovací svorky: ≤ 60 K (tj. maximálně 100 °C)

Kovové pouzdro: ≤ 30 K (tj. maximálně 70 °C)

Izolační povrch: ≤ 40 K (tj. maximálně 80 °C)

Mechanismus odvodu tepla:

Teplo generované vodiči je vedeno přes izolační vrstvu do kovového pouzdra, kde je následně odváděno konvekcí a sáláním.

Kryt z hliníkové slitiny je vybaven integrovaným designem chladiče, který zvyšuje účinnost odvodu tepla o více než 30 %.

Limity tepelné odolnosti:

Standardní typ: Dlouhodobá provozní teplota ≤ 130°C

Ohnivzdorný typ: Schopný udržovat nepřetržité napájení po dobu více než 90 minut při 960 °C

Typ lité pryskyřice: Schopný stabilního provozu v rozsahu teplot prostředí -40 °C až 130 °C

Třída ochrany (IP kód) a použitelná prostředí

Mechanické a instalační vlastnosti

Materiál pouzdra:

Hliníková slitina: Lehká, odolná proti korozi a nabízí vynikající odvod tepla; vhodné pro použití jako ochranný zemnící (PE) vodič.

Ocel válcovaná za studena: Vysoká strukturální pevnost; po nanesení protipožárním nátěrem je vhodný pro ohnivzdorné aplikace.

Resin Casting: Obsahuje nekovové pouzdro a poskytuje komplexní „čtyřcestnou ochranu“ – vodotěsnost, odolnost proti korozi, odolnost proti výbuchu a prachotěsnost.

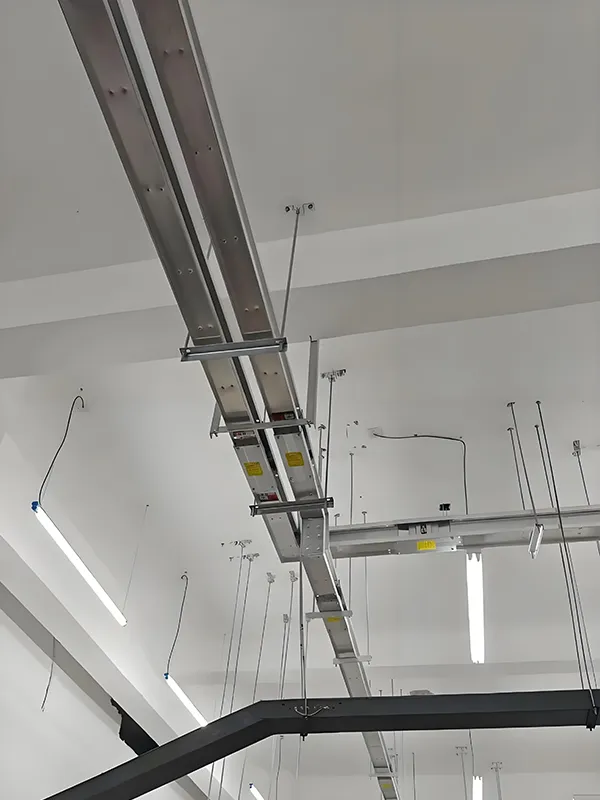

Způsob instalace:

Podporuje horizontální nebo vertikální montáž zavěšení s nastavitelným rozsahem tolerance ±4 mm.

Rozteč podpěr/závěsu: ≤3 m pro rovné úseky; ≤1,5 m pro zakřivené úseky.

Technologie připojení:

Rychlé připojení s jedním šroubem: Vybaveno mechanismem řízení točivého momentu pro zajištění minimálního přechodového odporu.

Inteligentní konektory: Podporují možnosti monitorování údržby, čímž snižují riziko selhání provozu.

Rozšíření specializovaných technologií

Ohnivzdorné přípojnicové vedení (typ NH)‌

Hodnocení požární odolnosti: Volitelné možnosti 1 hodina, 1,5 hodiny, 2 hodiny nebo 3 hodiny

Tepelně izolační vrstva: Aluminiumsilikátová plsť (teplotní odolnost: 1250 °C)

Vnější nátěr: Intumescentní nátěr zpomalující hoření; rychle zvyšuje tepelnou vodivost při vystavení ohni, aby zpomalil přenos tepla

Vodotěsný přípojnicový kanál (typ z pryskyřice)‌

Stupeň krytí: IP67–IP68

Izolační materiál: Nenasycená polyesterová pryskyřice + anorganická plniva, integrálně lité

Aplikační scénáře: Železniční doprava, chemické závody, pobřežní zařízení a jiná korozivní nebo vlhká prostředí

Inteligentní přípojnicové vedení

Integruje moduly měření teploty, monitorování proudu a alarmu úniku.

Podporuje RS485 nebo bezdrátový přenos pro integraci do systémů automatizace budov.

FAQ

1. Co je to nízkonapěťová sendvičová sběrnice?

Nízkonapěťová sendvičová sběrnice je kompaktní sběrnicový distribuční systém, který využívá těsně naskládané vodiče s izolací mezi fázemi, které poskytují vysokou proudovou kapacitu, nízkou impedanci a účinný přenos energie pro moderní budovy a průmyslová zařízení.

2. Jaké jsou výhody sendvičové sběrnice ve srovnání s tradičními kabely?

Ve srovnání s tradičními kabely nabízí sendvičový systém sběrnicových kanálů lepší odvod tepla, vyšší proudovou zatížitelnost, snazší instalaci a flexibilní rozšíření, takže je ideální pro velké projekty distribuce energie.

3. Kde se běžně používá nízkonapěťová sendvičová sběrnice?

Je široce používán v datových centrech, komerčních budovách, továrnách, letištích, nákupních centrech a výškových budovách, kde je vyžadována spolehlivá a efektivní distribuce energie.

4. Jaké jmenovité proudy jsou k dispozici pro nízkonapěťové sběrnicové systémy?

Většina nízkonapěťových sběrnicových systémů podporuje jmenovité proudy v rozsahu od 400A do 6300A, v závislosti na požadavcích projektu a návrhu systému.

5. Lze autobusovou cestu upravit pro konkrétní projekty?

Ano. Profesionální výrobci a dodavatelé autobusových linek, jako je Fenghua Electric, mohou poskytnout vlastní řešení autobusových linek na základě aktuální kapacity, instalačního prostředí, úrovně ochrany a rozvržení projektu.

6. Je sendvičová sběrnice bezpečná pro průmyslovou distribuci energie?

Ano. Vysoce kvalitní nízkonapěťové sběrnicové kanály se vyznačují silnou izolací, vysokou úrovní ochrany a spolehlivou odolností proti zkratu, což zajišťuje bezpečný a stabilní provoz.

7. Jak si mohu vybrat spolehlivého výrobce nebo dodavatele autobusových linek?

Před nákupem byste měli zhodnotit výrobní zkušenosti výrobce autobusových linek, certifikace, projekty, možnosti přizpůsobení a technickou podporu.

8. Jak mohu získat cenovou nabídku na nízkonapěťovou sendvičovou sběrnici?

Chcete-li získat přesnou cenu nízkonapěťové přípojnice, obvykle musíte dodavateli poskytnout podrobnosti, jako je jmenovitý proud, délka přípojnice, typ instalace a projektové výkresy.
