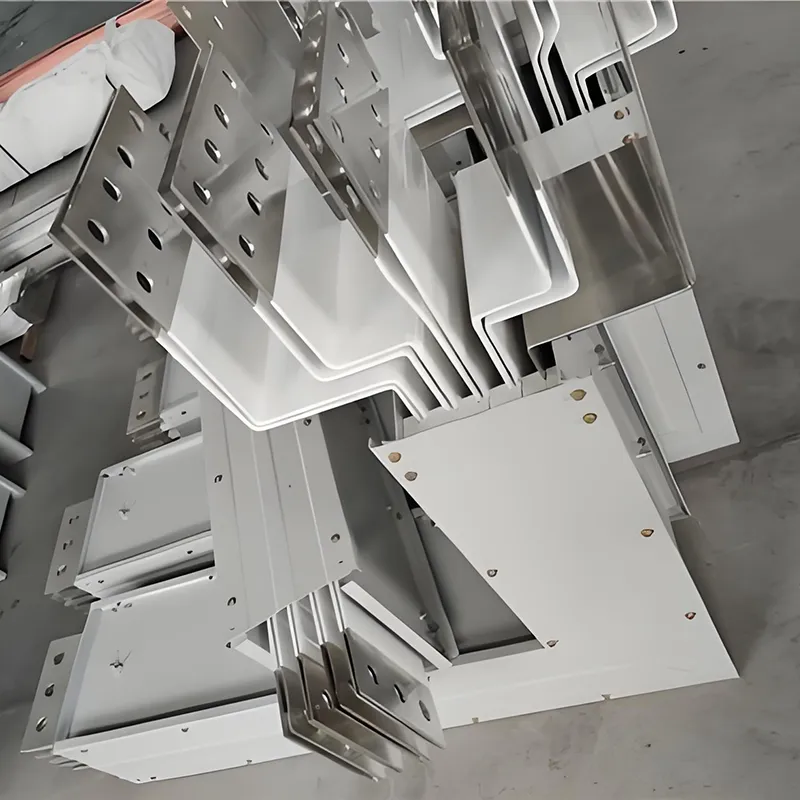

Sendvičová sběrnice s měděným vodičem

Copper Conductor Sandwich Busway je vysoce účinné řešení přenosu energie speciálně navržené pro moderní systémy distribuce energie. Využitím vysoce čistých elektrolytických měděných vodičů a "sendvičové" struktury s těsně naskládanými fázovými vodiči hladce integruje vodiče, izolační materiály a kovový kryt. Tato konstrukce nabízí řadu výhod, včetně vysoké proudové zatížitelnosti, nízké ztráty výkonu a flexibility instalace. Produkt je široce použitelný ve scénářích distribuce silnoproudé energie – jako jsou průmyslové závody, výškové budovy, datová centra a železniční dopravní systémy – poskytuje stabilní a spolehlivý přenos energie pro širokou škálu elektrických aplikací.

Technické parametry

Základní technické výhody

(I) Vysoce čisté měděné vodiče: Nižší ztráty, vyšší energetická účinnost

Systém využívá jako materiál vodiče elektrolytickou měď třídy T2 s čistotou ≥99,95 %. Při 20 °C je měrný odpor ≤ 0,01724 Ω·mm²/m a vodivost přesahuje 98 %. Ve srovnání se standardními měděnými materiály to vede ke snížení ztrát ve vedení přibližně o 5 % až 8 %. Povrchy vodičů mohou být na přání pocínovány nebo postříbřeny; tím se výrazně zvyšuje odolnost proti oxidaci a korozi, snižuje se přechodový odpor, je zajištěna dlouhodobá stabilita přípojných míst a účinně se prodlužuje životnost výrobku.

(II) Kompaktní struktura „Sendvič: Dvojí průlom ve využití prostoru a energetické účinnosti

Třífázové vodiče jsou přímo spojeny pomocí tenkovrstvých izolačních materiálů a těsně naskládány bez vzduchových mezer, čímž je elektrická vůle stlačena na pouhých 6–10 mm. Tato konstrukce zvyšuje hustotu přenosu energie na jednotku prostoru o více než 40 % a výsledkem je kompaktnější fyzický profil. V důsledku toho dosahuje podstatných úspor instalačního prostoru, díky čemuž je zvláště vhodný pro prostorově omezená prostředí, jako jsou elektrické stoupačky a zóny s vysokou hustotou vybavení. Kromě toho tato těsně uspořádaná struktura snižuje reaktanci systému na pouhých 40 %–60 % reaktance nacházející se v tradičních vzduchem izolovaných přípojnicových systémech, čímž se výrazně minimalizuje pokles napětí za provozních podmínek vysokého proudu a zvyšuje se celková účinnost přenosu energie.

(III) Design s vysokou účinností odvodu tepla: Nižší nárůst teploty, větší stabilita

Teplo generované vodiči je rychle vedeno přes izolační vrstvu do kovového krytu. Při spárování s krytem z hliníkové slitiny s integrovanými žebry pro odvod tepla se povrch krytu zvětší o více než 30 %, což vede k podstatnému zlepšení účinnosti odvodu tepla. Některé modely s vysokou proudovou kapacitou mají podélné drážky pro odvod tepla na vnitřním povrchu krytu; tato konstrukce dále zvyšuje tepelnou vodivost a zajišťuje, že nárůst teploty připojovacích svorek zůstane ≤ 60 K a nárůst teploty kovového pouzdra zůstane ≤ 30 K, čímž se udrží stabilní provozní teploty v bezpečném rozsahu během dlouhodobého provozu.

(IV) Komplexní ochrana pro všechny scénáře – bezpečná a spolehlivá

Základní ochrana: Pouzdro je vyrobeno ze slitiny hliníku a hořčíku nebo z ocelového plechu válcovaného za studena. Ošetřené eloxováním, elektroforézou nebo elektrostatickým práškovým lakováním vykazuje vynikající odolnost proti korozi a mechanickou pevnost. Se stupněm ochrany proti vniknutí (IP) IP54 nebo vyšším účinně chrání před prachem a stříkající vodou, takže je vhodný pro standardní prostředí, jako jsou běžné tovární podlahy a místnosti s rozvody elektřiny.

Ochrana pro speciální prostředí: K dispozici jsou přizpůsobené vodotěsné (zapouzdřené) modely. Tyto jednotky se vyznačují plně utěsněným integrálním zapouzdřením s použitím nenasycené polyesterové pryskyřice kombinované s anorganickými plnivy, čímž dosahují krytí IP67–IP68. Jsou schopny stabilního provozu ve venkovním prostředí, pod vodou a atmosférách obsahujících korozivní plyny a mohou se pochlubit životností izolace přesahující 50 let.

Ohnivzdorná ochrana: Ohnivzdorné modely využívají kompozitní izolační vrstvu obsahující slídovou pásku a ceramifikační silikonovou pryž. Pouzdro je natřeno intumescentní (ohnivzdornou) ohnivzdornou barvou; i když je jednotka vystavena extrémním teplotám 960°C, dokáže udržet napájení po dobu 1 až 3 hodin, což zajišťuje nepřetržité zajištění napájení pro obvody požární bezpečnosti. Tyto produkty splňují národní normy, jako je GB/T 9978.1-2008.

(V) Modulární instalace – Flexibilní a pohodlné rozšíření

Díky standardizovanému modulárnímu designu systém umožňuje rychlé připojení na místě pomocí jediného šroubu. Každé připojení je vybaveno mechanismem regulace točivého momentu pro zajištění minimálního přechodového odporu. Konektory podporují nastavení tolerance vyrovnání ±4 mm, což účinně kompenzuje chyby při instalaci. Zásuvné jednotky mohou být umístěny v libovolném místě podél sběrnice a podporují zapojování za provozu (vkládání/vyjímání pod napětím) – se zemním spojením jako první a odpojením jako poslední – s minimálním počtem 200 zásuvných cyklů. Tato flexibilita umožňuje systému snadno se přizpůsobit rekonfiguracím výrobní linky a požadavkům na rozšíření zařízení, čímž se zkracují doby výstavby a náklady na údržbu.

Průvodce výběrem produktu

Aplikační scénáře

(I) Průmyslová výroba

Vhodné pro náročné dílny zapojené do automobilové výroby, mechanického zpracování, elektronické montáže a podobných oborů, poskytující stabilní páteřní napájení pro velké stroje a automatizované výrobní linky. Jeho nízkoimpedanční charakteristika účinně zmírňuje poklesy napětí způsobené kolísáním proudu, zatímco modulární konstrukce usnadňuje časté úpravy výrobní linky a rozšiřování zařízení, čímž splňuje flexibilní požadavky průmyslové výroby.

(II) Výškové budovy a komerční komplexy

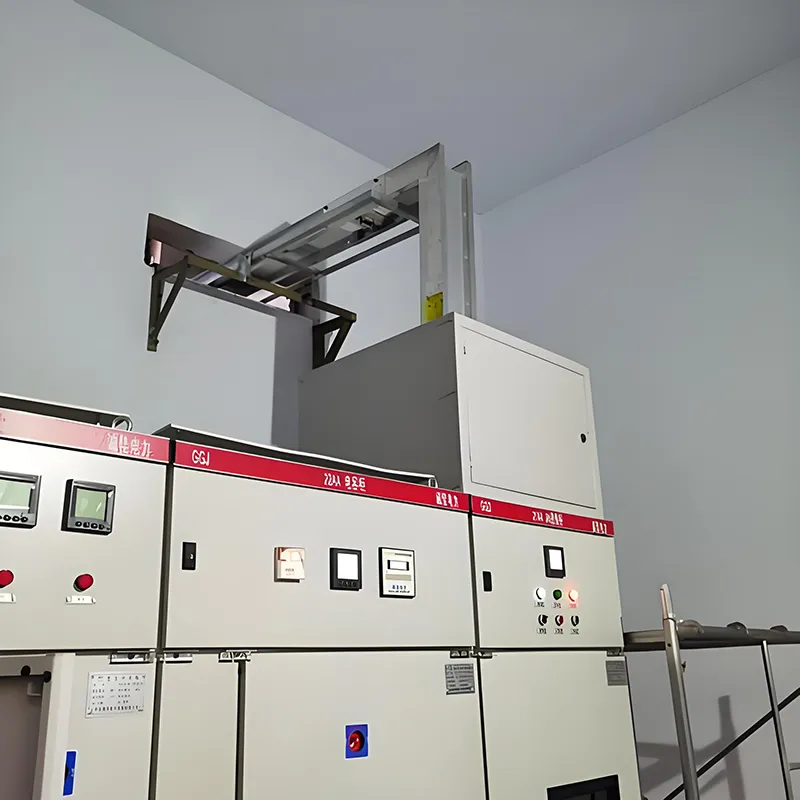

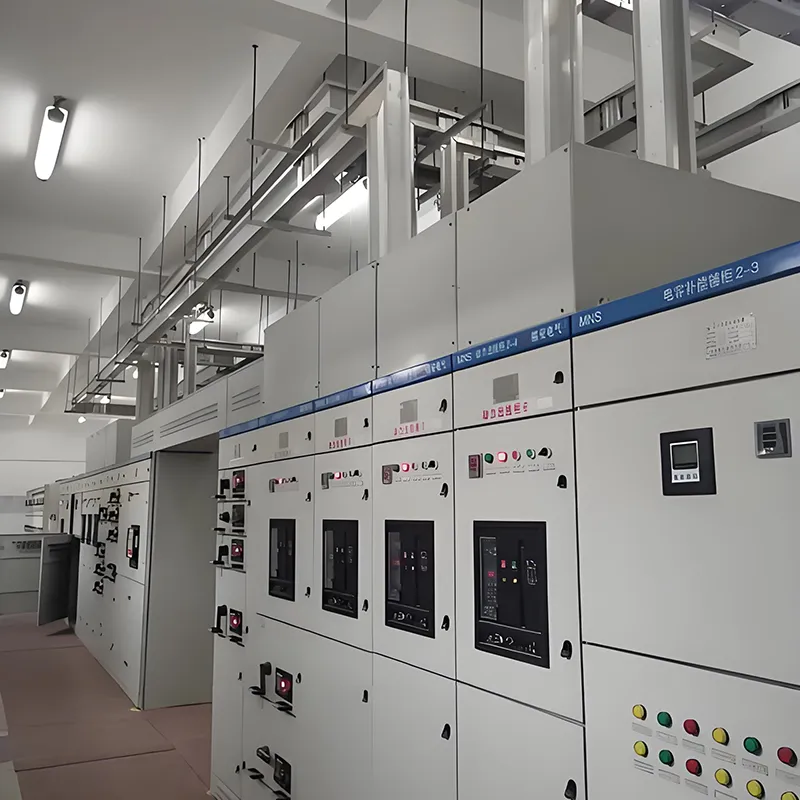

Tyto systémy, instalované vertikálně v elektrických stoupačkách, slouží jako primární rozvody energie pro každé patro – toto řešení přijalo více než 90 % výškových budov. V komerčních komplexech umožňují dálkovou distribuci silnoproudé energie, splňující různé požadavky na elektrickou zátěž různých míst, jako jsou nákupní centra, hotely a kancelářské budovy; dále nabízejí pohodlné odbočky pro rozvod energie, což zjednodušuje budoucí údržbu a úpravy systému.

(III) Datová centra a zdravotnická zařízení

Tyto systémy poskytují nepřetržité a spolehlivé zajištění napájení pro kritické zátěže – jako jsou servery datových center a lékařské vybavení – které vyžadují výjimečnou spolehlivost. Některé modely inteligentních produktů mají integrované moduly pro snímání teploty a monitorování proudu; podporují RS485 nebo bezdrátové přenosové protokoly, umožňují vzdálenou obsluhu a údržbu, stejně jako funkce předběžného varování před poruchami, čímž zajišťují nepřetržitou kontinuitu napájení.

(IV) Speciální nastavení prostředí

Vodotěsné výrobky z lité pryskyřice se ideálně hodí do vlhkého a korozivního prostředí – jako jsou podzemní technické tunely, úpravny vody a pobřežní zařízení. Ohnivzdorné výrobky jsou naopak určeny pro použití v požárně bezpečnostních obvodech a systémech nouzového napájení; v případě požáru udržují kontinuitu napájení, čímž získávají kritický čas pro evakuaci personálu a záchranu zařízení.

FAQ

Q1: Co je měděný vodič sendvičové sběrnice?

Odpověď: Jedná se o nízkonapěťový distribuční systém pro střední až vysoké zatížení s hustými měděnými vodiči T2 (≥99,9 %) pro stabilní proud, nízké ztráty a spolehlivý provoz.

Q2: Jaké jsou jeho klíčové specifikace?

A: Jmenovitý 1000A, vhodný pro systémy ≤1000V. Měď je pocínována pro nízký přechodový odpor a antikorozní ochranu. Krytí IP54+, v souladu s GB 7251 & IEC 61439.

Q3: Kde se běžně používá?

A: Ideal for high-rise buildings, industrial plants, commercial centers, data centers, and other low-voltage power distribution applications.

Q4: Jaké jsou hlavní výhody?

Odpověď: Vysoká proudová kapacita, nízké energetické ztráty, vynikající odvod tepla, kompaktní design a snadná instalace a rozšíření.

Q5: Je to bezpečné a spolehlivé?

A: Ano. Hustá struktura a vysoce kvalitní měď zajišťují spolehlivý provoz a všechny produkty mají certifikaci CCC pro bezpečnost.

Q6: Mohu přizpůsobit autobusovou dráhu?

Odpověď: Fenghua Electric nabízí flexibilní řešení pro různá uspořádání, délky a kapacity. Kontaktujte nás pro zakázkovou objednávku nebo konzultaci.

Otázka 7: Jak je to ve srovnání s tradičními autobusovými linkami nebo kabely?

Odpověď: Snižuje energetické ztráty, zlepšuje odvod tepla a šetří místo, takže je efektivnější a spolehlivější než konvenční kabeláž.

Q8: Jak mohu koupit nebo se zeptat?

A: Contact Fenghua Electric to request a quote, place an order, or discuss project requirements. We provide professional support for all inquiries.
