Vertikální sendvičový autobus

Umístění produktu: Efektivní řešení přenosu energie šité na míru pro scénáře vertikální distribuce energie

Qingdao Fenghua Electric Vertical Sandwich Busway je řešení distribuce silnoproudé energie pečlivě vytvořené pro scénáře, jako jsou rozvodné šachty ve výškových budovách a vertikální přenos energie v průmyslových závodech. Integrací „sendvičové“ kompaktní stohovací struktury s designem optimalizovaným pro vertikální instalaci dosahuje produkt mnoha průlomů ve využití prostoru, účinnosti přenosu energie, bezpečnosti a stabilitě, čímž se etabluje jako přední volba pro vertikální distribuci energie v moderních architektonických a průmyslových prostředích.

Technické parametry

Základní technologie: Průlom ve výkonu ve vertikálních prostředích

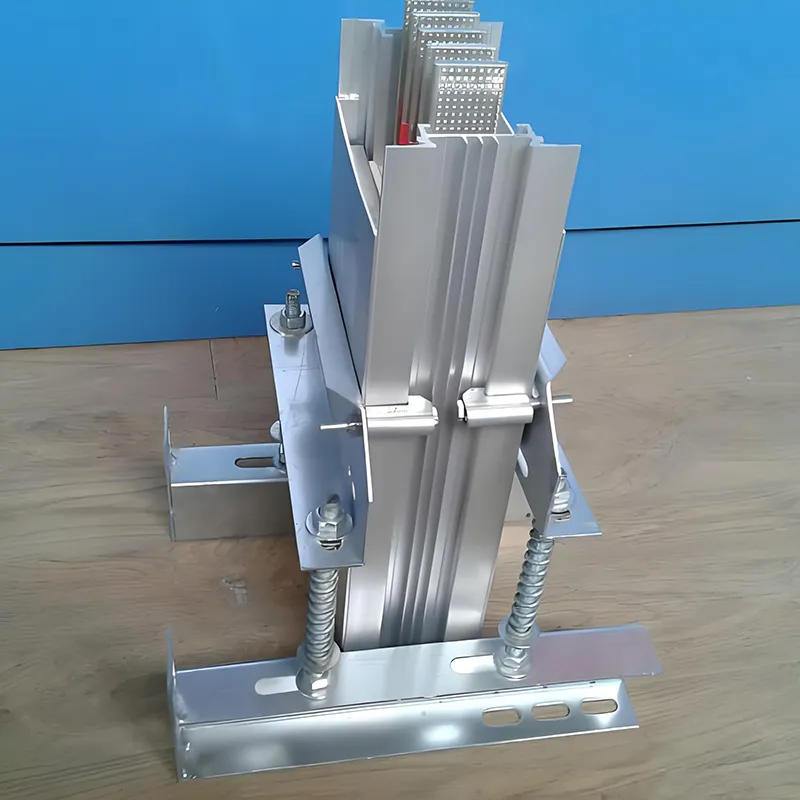

1. Přizpůsobená "sendvičová" stohovací struktura: Kompaktní design přizpůsobený pro vertikální prostory

Výrobek využívá "sendvičovou" strukturu, která se vyznačuje těsným stohováním třífázových vodičů bez mezer. Vodiče jsou od sebe přímo izolovány pomocí vysoce výkonných dielektrických materiálů, čímž se zcela eliminují vzduchové mezery mezi fázemi. Uspořádání vodičů a konstrukce skříně, speciálně optimalizované pro scénáře vertikální instalace, byly vylepšeny tak, aby se snížil celkový objem o více než 30 % ve srovnání s tradičními systémy sběrnic. Tato konstrukce umožňuje dokonalé zapadnutí do stísněných prostor rozvodných šachet a umožňuje maximální proudovou zatížitelnost v omezených vertikálních kanálech^.

2. Vysoce čisté měděné vodiče: Zajištění účinnosti při vertikálním přenosu energie

Jako materiál vodiče je zvolena elektrolytická měď třídy T2 s čistotou ≥99,95 %. Při 20 °C je jeho měrný odpor pouze 0,01777 Ω·mm²/m a jeho vodivost přesahuje 98 %. Ve scénářích vertikálního přenosu energie tato nízkoodporová charakteristika účinně minimalizuje pokles napětí na dlouhé vzdálenosti a zajišťuje stabilní napájecí napětí v každém patře výškové budovy. Povrchy vodičů mohou být volitelně ošetřeny pocínováním nebo postříbřením, aby se zvýšila odolnost proti korozi a zajistilo se dlouhodobé udržení nízkého přechodového odporu – dokonce i ve vlhkém prostředí rozvodné šachty – čímž se eliminuje potenciální nebezpečí přehřátí.

3. Integrovaný systém vertikálního odvodu tepla: Řešení problému nárůstu teploty na dlouhé vzdálenosti

Aby se vyřešil problém se sklonem k akumulaci tepla během vertikální instalace, systém využívá třístupňovou dráhu vertikálního odvodu tepla: „Vodič – izolační vrstva – kovový kryt“. Skříň je vyrobena z extrudované slitiny hliníku a hořčíku s integrovanými podélnými žebry pro odvod tepla na svém povrchu. Ve srovnání se standardními ocelovými kryty tato konstrukce zvyšuje povrchovou plochu pro odvod tepla o 35 % a pětinásobně zvyšuje účinnost tepelné vodivosti. Při okolní teplotě 40 °C zůstává nárůst teploty připojovacích svorek ≤ 60 K, zatímco nárůst teploty kovového pouzdra zůstává ≤ 30 K – což je výrazně pod průmyslovými standardy – čímž je zajištěn stabilní provoz během vertikálního přenosu energie na dlouhé vzdálenosti.

4. Bezpečnostní design proti „komínovému efektu“: Zřízení robustní vertikální protipožární bariéry

"Sendvičová" struktura bez mezer zcela eliminuje spojité vzduchové kanály; v případě požáru je zabráněno rychlému šíření horkého vzduchu systémem autobusových drah. To účinně odstraňuje „komínový efekt“ u jeho zdroje a úspěšně prošlo testováním u autoritativních národních agentur pro požární bezpečnost. Dále je volitelně k dispozici ohnivzdorná varianta; s využitím kompozitní izolační vrstvy ze slídové pásky a ceramifikačního silikonového kaučuku dokáže tato verze udržet napájení po dobu více než 180 minut při extrémních teplotách 960 °C, čímž splňuje přísné požadavky na požárně bezpečnostní obvody ve výškových budovách.

Exkluzivní funkce pro vertikální instalaci

1. Modulární systém vertikálního připojení

Systém obsahuje továrně prefabrikované standardní jednotky a využívá oboustranné šrouby s řízeným kroutícím momentem a talířové pružiny pro připojení na místě. Tato konstrukce umožňuje nastavení tolerance instalace ±4 mm, čímž se účinně přizpůsobí odchylkám přesnosti, které jsou vlastní vertikálním instalacím. Doba instalace na segment je ≤10 minut; ve srovnání s tradičními kabelovými rozvody se účinnost konstrukce zlepšila o více než 60 %.

2. Design vrstveného zásuvného modulu: Flexibilně splňující požadavky na napájení specifické pro podlahu

Odbočné vývody lze otevřít v libovolné svislé poloze podél přípojnicového kanálu. Odbočné jednotky podporují zapojování za provozu (vkládání a vyjímání za podmínek pod napětím), čímž je zajištěno pořadí připojení „země-první, zemní-poslední“, aby se zcela eliminovalo riziko vzniku elektrického oblouku. Každé patro může flexibilně konfigurovat odbočné jednotky na základě specifických požadavků na napájení bez nutnosti přepojování celých segmentů přípojnic – dokonale se přizpůsobí úpravám půdorysu podlaží a potřebám rozšíření kapacity typickým pro výškové budovy.

3. Protipádová a seismická výztuž

Systém je speciálně navržen pro scénáře vertikální instalace a je vybaven speciálními konzolami proti pádu a seismickými výztuhami schopnými odolat zemětřesení o síle 8, čímž je zajištěna strukturální stabilita přípojnicového vedení za extrémních provozních podmínek. Rozteč konzol lze flexibilně upravit podle požadavků na výšku podlahy: ≤ 3 m pro rovné sekce a ≤ 1,5 m pro rohové sekce.

Aplikační scénáře

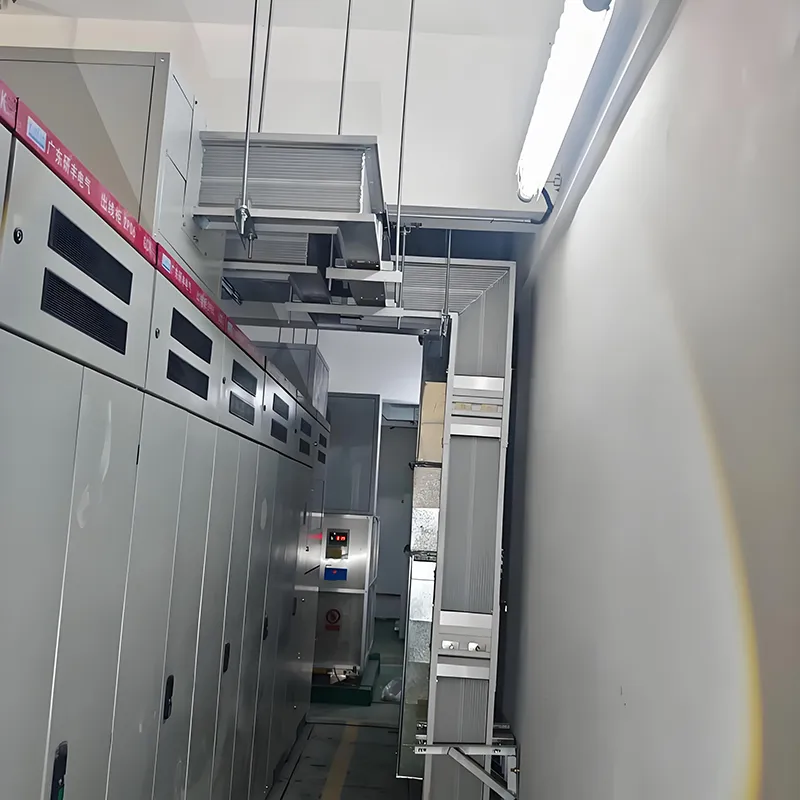

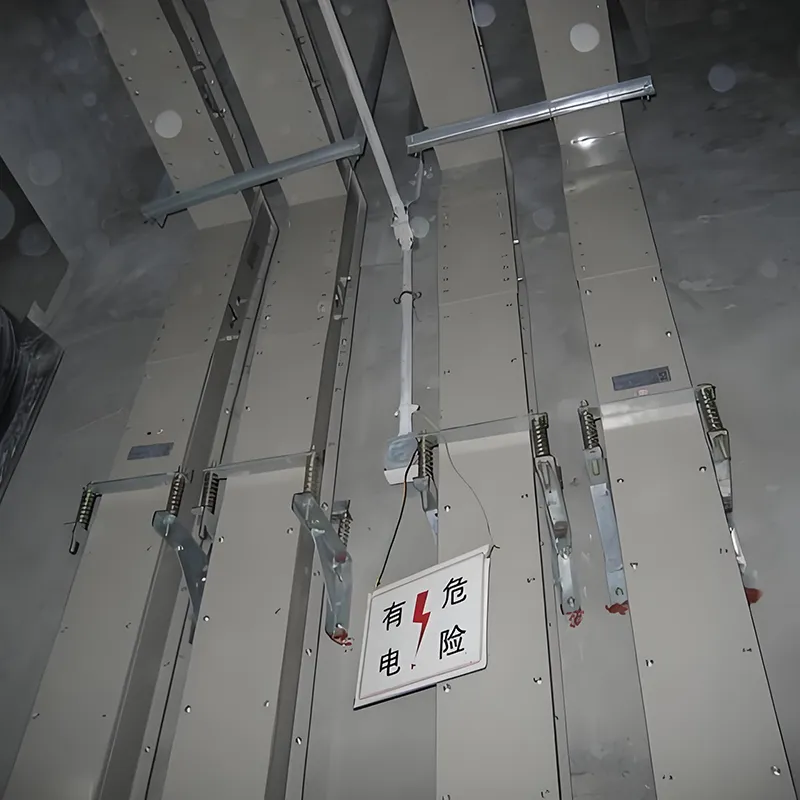

1. Rozvodné šachty pro výškové budovy

Systém je vertikálně veden v rozvodných šachtách a slouží jako náhrada tradičních kabelů. Při stejné proudové kapacitě zabírá pouze jednu třetinu prostoru potřebného pro kabely, čímž účinně řeší kritický problém omezeného prostoru ve výškových rozvodných šachtách. Jeho plně uzavřená konstrukce eliminuje nebezpečí, jako je napadení hlodavci a nebezpečí požáru, čímž se zvyšuje celková bezpečnost systému rozvodu energie budovy.

2. Vertikální přenos energie v průmyslových závodech

Poskytuje vertikální páteřní napájení pro rozsáhlá zařízení a automatizované výrobní linky ve vícepodlažních průmyslových zařízeních. Jeho vysoká proudová hustota se ideálně hodí pro koncentrované uspořádání zařízení, zatímco jeho modulární rozšiřitelnost podporuje flexibilní úpravy výrobních linek.

3. Specializovaná vertikální prostředí

Vodotěsné výrobky z lité pryskyřice jsou vhodné pro vertikální přenos energie ve vlhkém a korozivním prostředí – jako jsou podzemní tunely a systémy železniční dopravy. Ohnivzdorné produkty jsou použitelné pro scénáře vertikální distribuce energie s přísnými požadavky na požární bezpečnost, jako jsou ty, které se vyskytují v petrochemickém a jaderném průmyslu.

Hodnota zákazníka

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. se nachází v krásném pobřežním městě Qingdao, v oblasti West Coast New Area. Společnost založená v roce 2005 je předním výrobcem specializujícím se na elektrické produkty, včetně kabelových žlabů, přípojnicových systémů a rozvodných skříní. Naše dceřiná společnost, Qingdao Fenghua Electric Co., Ltd., působí v doplňkové roli k naší mateřské společnosti a společně vytváří komplexní produktovou matici, která pokrývá celé spektrum zařízení pro distribuci energie. V posledních letech si společnost udržuje stálý závazek k inovacím a dosahuje pozoruhodných výsledků v oblasti úspory energie a snižování spotřeby. Několik našich produktů – jako jsou samosvorné kabelové žlaby a měděně-hliníkové kompozitní sběrnice – získaly uznání na trhu pro svou vysokou přidanou hodnotu a pokročilý technologický obsah. Kromě toho vlastníme komplexní protokoly o zkouškách a povinné certifikační certifikáty pokrývající širokou škálu specifikací sběrnic, což nám umožňuje plně uspokojit různorodé a mnohostranné potřeby našich klientů.

Výběrem vertikálního sendvičového autobusu Qingdao Fenghua Electric získáte:

• Optimalizace prostoru: Vertikální využití prostoru se zvýšilo trojnásobně, takže se dokonale hodí pro stísněná prostředí typická pro rozvodné šachty.

• Energetická účinnost: Díky měděným vodičům s nízkým odporem a konstrukci s nízkou reaktancí snižuje ztráty v distribuci energie o 10 % až 20 % ročně.

• Bezpečnost a spolehlivost: Začlenění designu proti „komínovému efektu“ spolu s několika vrstvami ochrany vytváří robustní vertikální protipožární bariéru.

• Flexibilní přizpůsobivost: Díky vrstvenému zásuvnému rozhraní a modulárním instalačním možnostem se přizpůsobí budoucím úpravám půdorysu a požadavkům na rozšíření zařízení.

• Zajištění značky: S podporou 18 let specializovaných výrobních odborných znalostí z Qingdao Fenghua poskytujeme komplexní poprodejní servis a technickou podporu.

FAQ

1.Co je vertikální sendvičový autobus?

Vertikální sendvičová sběrnice je kompaktní, silnoproudý rozvodný systém s naskládanými měděnými vodiči, navržený pro bezpečný a účinný vertikální přenos energie ve výškových budovách a průmyslových dílnách.

2.Jaké jsou jmenovité hodnoty proudu a napětí?

Vertikální sběrnice Fenghua Electric jsou dimenzovány na 250A–6300A a ≤690VAC, vhodné pro různé nízkonapěťové rozvody vysokého proudu.

3.Jaké materiály se používají na vodiče?

Je použita vysoce čistá elektrolytická měď T2, která zajišťuje nízké ztráty, vysokou vodivost a dlouhodobou spolehlivost.

4. Jaké úrovně ochrany jsou k dispozici?

Krytí se pohybuje od IP54 do IP68, v závislosti na modelu, takže je vhodný pro vnitřní, venkovní a drsná prostředí.

5. Lze autobusovou dráhu používat v oblastech náchylných k požárům?

Ano, ohnivzdorný model se vyznačuje izolací do 180°C a zkratovou odolností navrženou pro bezpečný provoz v podmínkách požáru.

6.Jak vysoko může být instalován vertikálně?

Vertikální instalace může dosahovat až 200 metrů, v závislosti na typu sběrnice a požadavcích na zatížení.

7.Je instalace snadná?

Ano, modulární design a kompaktní struktura umožňují rychlou a pohodlnou instalaci, což snižuje pracnost a dobu projektu.

8.Kde se běžně používá?

Ideální pro šachty výškových budov, průmyslové dílny, továrny, datová centra a další scénáře vertikální distribuce vysokého proudu.
