Charakteristika kompaktních sběrnic

Kompaktní přípojnicový kanálje základní komponentou v nízkonapěťových rozvodných systémech používaných pro přenos vysokých proudů. Mezi jeho charakteristické vlastnosti patří kompaktní konstrukce, účinný odvod tepla, vysoký stupeň ochrany a vysoká proudová zatížitelnost. Je široce používán ve scénářích, kde je omezený prostor, jsou zapojeny vysoké proudy a je vyžadována vysoká úroveň ochrany – což jej výrazně odlišuje od vzduchem izolovaných přípojnicových systémů. Následuje podrobný rozpis jeho funkcí, rozdělených do hlavních výhod, klíčových charakteristik, použitelných scénářů a omezení:

Základní struktura a výkonnostní charakteristiky

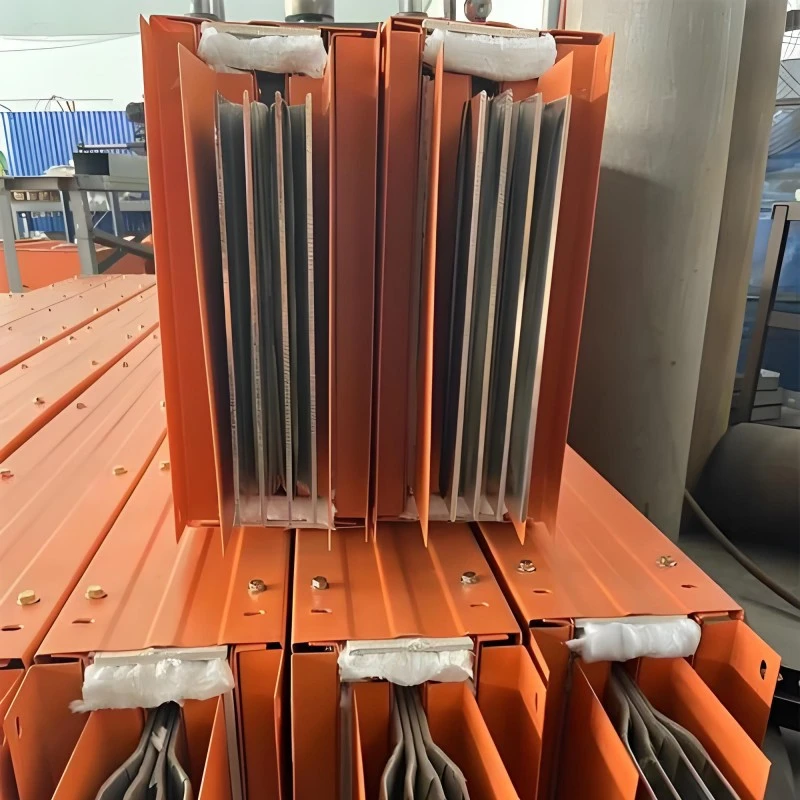

Kompaktní design pro úsporu místa: Vodiče a izolační vrstvy do sebe těsně zapadají bez nadbytečných vzduchových mezer; v důsledku toho je celkový objem a hmotnost výrazně nižší než u vzduchem izolovaných přípojnicových kanálů. V prostorově omezených prostředích – jako jsou výškové budovy, datová centra a dílny hustě nabité vybavením – tento design drasticky snižuje prostorovou stopu potřebnou pro instalaci, což představuje jednu z nejvýznamnějších výhod kompaktních přípojnicových vedení.

Vysoká proudová zatížitelnost a nízká ztráta: Vodiče jsou uspořádány v těsné blízkosti, což má za následek krátké cesty pro odvod tepla. V kombinaci s tepelnou vodivostí a vlastnostmi odvádění tepla kovového pláště systém vykazuje nižší nárůst teploty. To mu umožňuje přenášet vyšší jmenovité proudy ve stejném fyzickém objemu (dosahující až 6300 A a více). Kromě toho je pokles napětí minimální a ztráty při přenosu elektrické energie jsou nižší než u tradičních kabelů a vzduchem izolovaných přípojnic, což vede k vyšší účinnosti distribuce energie.

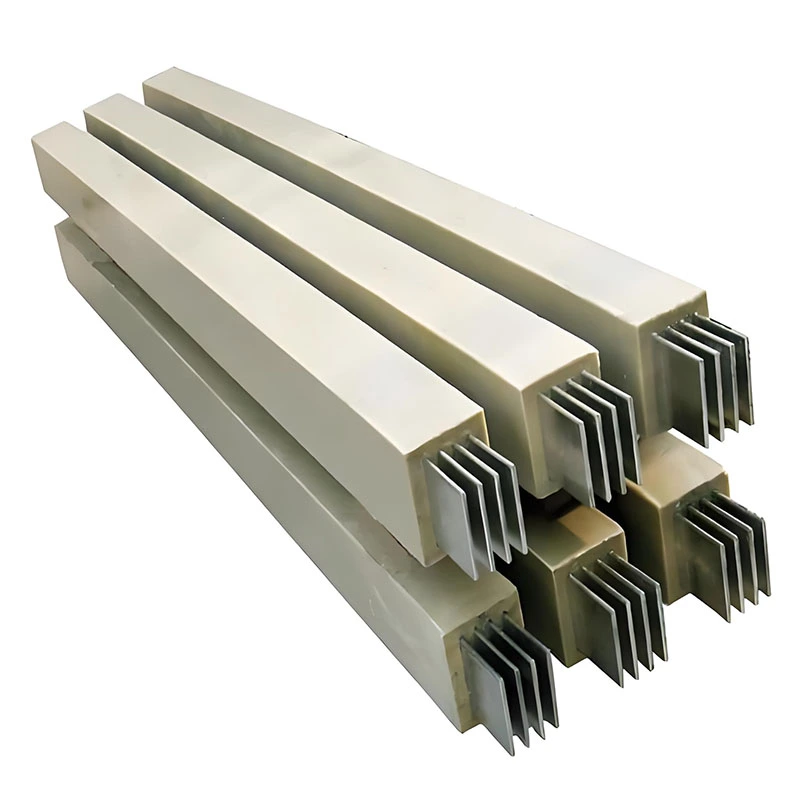

Vysoký stupeň ochrany pro složitá prostředí: Systém využívá plně uzavřenou konstrukci s integrovaným designem izolace a pláště a obvykle dosahuje stupně ochrany proti vniknutí (IP) IP54 nebo IP66, přičemž některé modely dosahují IP68. Je schopen odolat průmyslovému prostředí charakterizovanému vlhkostí, prachem a mírně korozivními plyny; může být také použit ve venkovním prostředí (vyžaduje specifická ochranná opatření), nabízí mnohem širší rozsah použití než vzduchem izolované přípojnice.

Špičkový elektrický a mechanický výkon:

Elektrická stabilita: Vodiče jsou bezpečně ukotveny, vykazují vysokou odolnost proti zkratu a také vynikající dynamickou a tepelnou stabilitu, což umožňuje systému vydržet nárazy při zkratových poruchách vysokého proudu.

Mechanická pevnost: Kovové pouzdro se vyznačuje integrovaným, jednodílným lisovaným designem, který nabízí vysokou odolnost proti nárazu a vibracím, díky čemuž je vhodný pro instalaci v prostředích náchylných k vibracím, jako jsou průmyslové závody a velké místnosti s vybavením.

Flexibilní odbočení a pohodlná instalace: Systém podporuje umístění odbočných bodů na libovolném požadovaném místě podél přípojnice, což umožňuje rychlou dodávku energie do zátěží prostřednictvím zásuvných odbočovacích jednotek. Tato přizpůsobivost splňuje požadavky na úpravy zatížení a projekty rozšíření kapacity. Kromě toho modulární přístup k výrobě a instalaci usnadňuje rychlou konstrukci, zatímco následná údržba a výměna součástí zůstávají relativně pohodlné. II. Vlastnosti materiálu a procesu

Speciální izolační materiály

Izolační vrstva jádra typicky využívá izolační fólie odolné proti vysokým teplotám, zpomalující hoření nebo práškové laky. Tyto materiály nabízejí stabilní izolační výkon, stejně jako vynikající vlastnosti zpomalující hoření a stárnutí, plně splňující bezpečnostní normy pro nízkonapěťové rozvody elektrické energie.

Výběr vysoce kvalitního vodiče

Jako primární vodivé prvky se typicky používají měděné nebo hliníkové přípojnice. Jejich povrchy procházejí antikorozní úpravou – jako je pocínování – aby se minimalizoval přechodový odpor a zvýšila se jak vodivostní účinnost, tak životnost.

Použitelné scénáře a omezení

Použitelné scénáře

Hlavní rozvodné kanály a systémy napájení na úrovni podlahy ve výškových budovách;

Místa s omezeným prostorem a přísnými požadavky na hodnocení ochrany, jako jsou datová centra, místnosti s vybavením, velká nákupní centra a nemocnice;

Napájecí systémy pro zařízení pracující pod vysokoproudým zatížením nebo ve složitém prostředí, jako jsou průmyslové závody, metalurgická zařízení a chemické závody;

Systémy distribuce energie podléhají přísným prostorovým omezením nebo vyžadují časté rozšiřování a úpravy kapacity.
